RK3576 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym
  • RK3576 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym
  • RK3576 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym
  • RK3576 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym
RK3576 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym

RK3576 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym

Miejsce pochodzenia Chiny
Nazwa handlowa YNH
Orzecznictwo UL
Numer modelu 536
Szczegóły produktu
procesor:
RockChip RK3576, Octa -core, 2,2 GHz
NRD:
Standard 4G (opcjonalnie 8G/16G) LP DDR 4
eMMC:
Standard 32G (64G / 128G / 256G Opcjonalnie)
Rozdzielczość dekodowania:
Wsparcie do 8k
Podkreślić:

RK3576 Linux Motherboard

,

Linuksowa płyta główna 8K

,

Komercyjny wyświetlacz Linux Board

Warunki płatności i wysyłki
Minimalne zamówienie
100 sztuk
Cena
50-80 USD per pcs
Szczegóły pakowania
Pakowanie kartonowe, każde pudełko zawiera 100 płyt głównych, rozmiar pudełka 57*39*31 cm
Czas dostawy
30 dni
Zasady płatności
L/C, T/T
Możliwość Supply
5000 sztuk miesięcznie
Opis produktu

RK3576 AI-536 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym

1.1Zakres stosowania

· AI-536 to inteligentna wielofunkcyjna płyta sterowania typu "wszystko w jednym", szeroko stosowana w systemach iFPD, kontroli i bramek przemysłowych, terminalach chmurowych, urządzeniach rozpoznawania twarzy,centralne sterowanie i wyświetlacz komercyjny zamontowane w pojeździe.

1.2Przegląd produktu

AI-536 wykorzystuje procesor RK 3576 firmy Rockchip o wysokiej wydajności, o częstotliwości do 2,2 GHz.System 0 (rdzeniem jest Linux 5.10), a procesor graficzny wykorzystuje ARM G52 MC3, który ma wyjątkową wydajność i wysoką wydajność kosztową. Wspiera kodowanie i dekodowanie wideo 8K, wyjście wyświetlacza 8K,wbudowane interfejsy wielokrotnego wyświetlania, obsługuje wyświetlacz z wieloma ekranami, bogate interfejsy wysokiej prędkości (PCI-E, Gigabit Ethernet) i łatwą rozbudowę.

1.3Cechy

  • Wysoka rozdzielczość. Wspiera dekodowanie do 8K i dwukanałowy ekran LVDS / EDP / MIPI / HDMI / VbyOne
  • Wspiera wiele metod aktualizacji, takich jak połączenie kablu USB z komputerem, dyskiem U, zdalnym, itp.
  • U dysku konfiguracja parametrów ekranu, plug and play, doskonałe wsparcie dla wszystkich rozmiarów i rozdzielczości ekranów wyświetleniowych
  • Doskonale obsługuje oprogramowanie dla głównych producentów i oprogramowanie dla przemysłu, gotowe do użycia
  • Doskonale obsługuje różnorodne główne ekrany dotykowe, takie jak podczerwień, optyczny, pojemnościowy, rezystywny itp., obsługuje konfigurację HID ekranów dotykowych bez kierowcy i nie wymaga debugowania.
  • Doskonale obsługuje najpopularniejsze w branży urządzenia USB/porty seryjne, drukarki, czytniki kart, klawiatury z hasłami, czytniki odcisków palców, aparaty fotograficzne, rozpoznawanie kart tożsamości, skanery kodów QR itp.i dostarcza programy testowe demo.
  • Wysoce zintegrowane z 7 portami USB, 7 portami seryjnymi, 4 portami IO, WIFI/RJ45/4G i innymi opcjami sieciowymi.
  • Wbudowany gniazdek modułu PCI-E, obsługuje różne moduły PCI-E, takie jak YUGE i Quectel, do dostępu do Internetu.

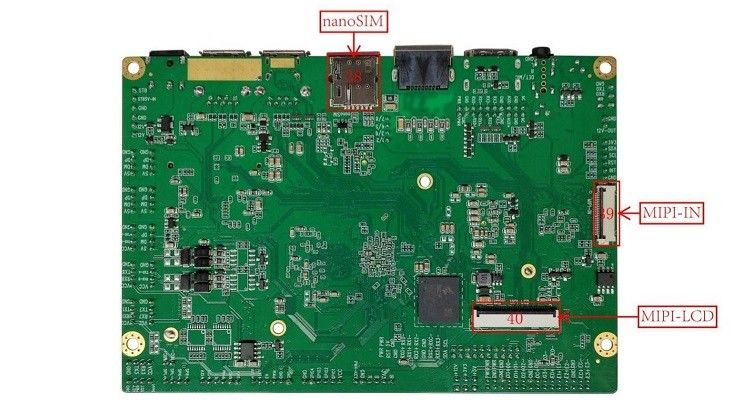

1.4Diagram wyglądu i opis interfejsu

RK3576 Komercyjny wyświetlacz Linux Motherboard z wyjściem wideo 8K i wyświetlaczem wieloekranowym 0

Odpowiednie interfejsy liczb na rysunku:



numer seryjny Definicja szpilki
1 UBootprzycisk do uaktualnienia
2 Podłącz do słuchawek
3 HDMI OUT(interfejs wyjściowy HDMI,Multiplexed z interfejsem eDP lub interfejsem VbyOne, wybierz jeden z trzech)
4 Interfejs ekranu eDP(wielokrotnie z interfejsem wyjściowym HDMI lub interfejsem VbyOne, wybierz jeden z trzech)
5 RJ45 Ethernet(1000M)
6 POEport sieciowy
7 Sztuka TF_CARD
8 USB3.0_OTG
9 USB3.0_HOST
10 Zasilanie prądu DC-12V
11 PWR-IN(12V interfejs wejściowy mocy)
12 Gniazdo modułu 4G PCI-E
13 USB2.0_HOST*5
14 UART6/RS485(domyślny port seryjny TTL, nieobowiązkowy)RS485)
15 UART9/RS485(domyślny port seryjny TTL, nieobowiązkowy)RS485)
16 UART8(domyślny port seryjny TTL, nieobowiązkowy)RS232)
17 UART7(domyślny port seryjny TTL, nieobowiązkowy)RS232)
18 UART1(domyślny port seryjny TTL, nieobowiązkowy)RS232)
19 UART3(domyślny port seryjny TTL, nieobowiązkowy)RS232)
20 RST+PWR(przycisk resetowania aktualizacji + interfejs przełącznika zasilania)
21 Interfejs mikrofonowy MIC
22 Interfejs głośnika SPK
23 Ekran wtórnyoświetlenie tłainterfejs
24 Główny ekraninterfejs podświetlenia
25 GPIO
26 LED+IR(interfejs panelu światła zdalnego sterowania)
27 Zakładka anteny WiFi
28

Interfejs ekranowy MIPI-eDP(tak samo jak interfejs FPC z ekranem 45 mipi, wielokrotnie złączony z interfejsem LVDS o podwójnym kanale,

Można dodać mipi do płyty eDP, aby zamienić ją w interfejs eDP)
29 LVDS-VCC (skoki zasilania ekranu LVDS)
30 Dwukanałowy interfejs ekranu LVDS(wielokrotnie z interfejsem MIPI)
31 RTC-BAT (interfejs baterii RTC)
32 Interfejs VbyOne(nieobowiązkowe, wielokrotne z interfejsem wyjściowym HDMI lub interfejsem eDP, wybierz jeden z trzech)
33 Interfejs ekranu dotykowego CTP
34 12V-OUT(12V interfejs wyjściowy)
35 Seria debugowaniaport 0
36 Maszyna pojawia się, gdy jest włączona(jeśli wyskakujący okienek jest odłączony, maszyna nie uruchomi się po włączeniu i musi zostać włączona poprzez naciśnięcie przycisku)
37 MaskROMprzycisk(może być wywołana przez przejście długiej igły przez telefon)
38 gniazdo do kart nanoSIM
39 Interfejs MIPI-IN
40 Interfejs FPC na ekranie MIPI(wielokrotnie połączone z interfejsem MIPI nr 35 lub dwukanałowym interfejsem LVDS)











Rozdział 2 Lista podstawowych funkcji

Główne wskaźniki sprzętu
Procesor Rockchip RK3 576, okta -core, 2,2 GHz
DDR Standard 4G (opcjonalnie 8G/16G) LP DDR 4
EMMC Standard 32G (opcjonalnie 64G / 128G / 256G)
Rozdzielczość dekodowania Wsparcie do 8K
system operacyjny Android1 4.0 (rdzeniem jest Linux5.10)
Wsparcie sieciowe 1000M Ethernet, obsługa portu sieciowego POE
2.4G+5G podwójny wi-fi 6, Bluetooth 5.4
Wspieranie 4G, połączenie z modułem 4G interfejsu PCI-E
Interfejs USB 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB 2.0 _HOST
Port seryjny 7, 6 seryjnych portów TTL (opcjonalnie 4 RS232 i 2 RS485), 1 Debug
Wyjście LCD 1 dwukanałowy interfejs LVDS(o pojemności nieprzekraczającej 10 W,jeden na trzech)
1 port DP(wyposażone w urządzenia do monitorowania i monitorowania,Wybierz jedną z trzech)
1 Interfejs wyjściowy HDMI(Multiplexed z interfejsem eDP i interfejsem VbyOne, wybierz jeden ztrzy)

2 Interfejsy MIPI(może dodać mipi do płyty eDP, aby stać się interfejsem wyjściowym eDP,

Multipleksujący z dwukanałowym interfejsem LVDS,Wybierz jedną z trzech)
1 interfejs VbyOne (opcjonalny, wielokrotny z interfejsem eDP i interfejsem wyjściowym HDMI,Wybierz jedną z trzech.)
MIPI-IN 1 Interfejs wejściowy MPII
Wyjście głośnika Wspiera jednokanałowy głośnik 4R/20W
RTC Real Time Clock Akumulator obsługuje pamięć czasową przez 3 lata i obsługuje włączanie i wyłączanie zasilania czasowego
Uaktualnienie systemu Wsparcie do aktualizacji kablu USB / dysku U / sieci
