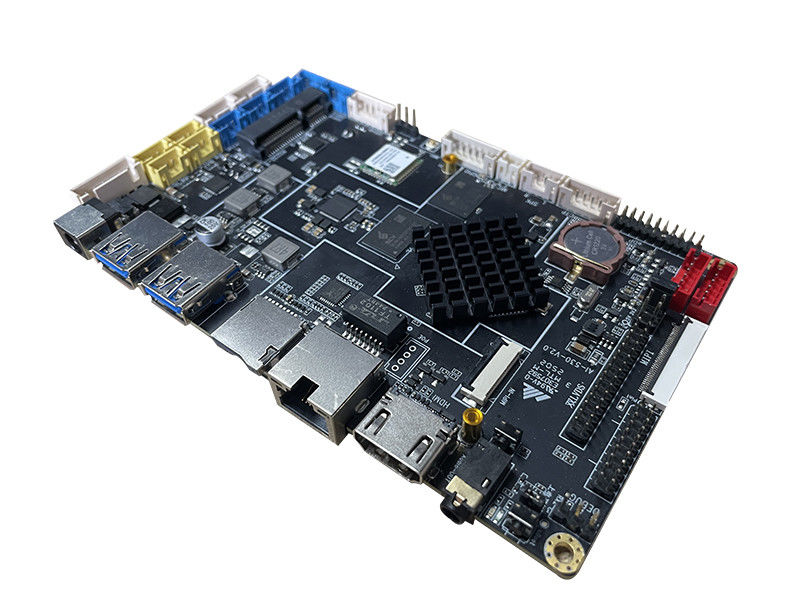

Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals
  • Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals
  • Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals
  • Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals
  • Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals
Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals

Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals

Miejsce pochodzenia Chiny
Nazwa handlowa YNH
Orzecznictwo UL
Numer modelu 530
Document YNH-530 Product Specificati...25.pdf
Szczegóły produktu
procesor:
RockChip RK3 568, czterordzeniowy, 2,0 GHz
NRD:
Standard 2G (opcjonalnie 4G /8G) LP DDR 4
eMMC:
EMMC 32G (64G / 128G Opcjonalnie)
Rozdzielczość dekodowania:
Wsparcie do 4k
System operacyjny:
Android 11.0 /ubuntu20.04 /Debian 11.0 (jądro to Linux4.19)
Interfejs USB:
6, 2 USB3.0 (z których jednym jest OTG), 4 USB 2.0 _host
Port seryjny:
8; 2 porty szeregowe RS232 (opcjonalny port szeregowy TTL), 5 portów szeregowych TTL (UART3 może być
Podkreślić:

Komercyjny wyświetlacz Linux Motherboard

,

Digital Signage Linux Płytka główna

Warunki płatności i wysyłki
Minimalne zamówienie
100 sztuk
Cena
50-80 USD per pcs
Szczegóły pakowania
Pakowanie kartonowe, każde pudełko zawiera 100 płyt głównych, rozmiar pudełka 57*39*31 cm
Czas dostawy
30 dni
Zasady płatności
L/C, T/T
Możliwość Supply
5000 sztuk miesięcznie
Opis produktu

Rozdział 1 Przegląd produktu

AI-530 Komercyjny wyświetlacz Linux Płyty główne do sygnalizacji cyfrowej i terminali samoobsługi

1.1Zakres stosowania

AI-530 to komercyjna inteligentna płyta główna wyświetlania, ogólnie stosowana do: sygnalizacji cyfrowej, terminali samoobsługowych itp.

1.2Przegląd produktu

AI - 530 wykorzystuje procesor Rockchip RK3568 Quad-core, chip jest wyposażony w 1,0 T mocy obliczeniowej NPU, wyposażony w system Android11.0 /Ubuntu20.04 /Debian 11.0 (jadro jest Linux 4.19),główną częstotliwość do 2GPU wykorzystuje Mali-G52, obsługuje dekodowanie wideo 4K 60fps H.265/H.264/VP9, obsługuje kodowanie wideo 1080P 100fps H.265/H.264.Wspiera wielokanałowe wyjście i wejście wideoJest to najlepszy wybór w branży sygnalizacji cyfrowej i terminali samoobsługowych.

1.3Cechy

  • Wysoka rozdzielczość. Wspiera dekodowanie do 4K i dwukanałowe wyjście ekranu LVDS / EDP / MIPI / HDMI.
  • wielokrotne metody aktualizacji, takie jak zdalne, dysk U, karta TF, kabel USB podłączony do komputera itp.
  • U disk, konfiguracja karty TF parametry ekranu, plug and play, doskonałe wsparcie dla wszystkich rozmiarów, wszystkie wyświetlacze rozdzielczości.
  • Doskonale obsługuje oprogramowanie dla głównych platform i aplikacji przemysłowych, gotowe do użytku.
  • Doskonale obsługuje różnorodne główne ekrany dotykowe, takie jak podczerwień, optyczny, pojemnościowy, rezystywny itp., obsługuje konfigurację HID ekranów dotykowych bez kierowcy i nie wymaga debugowania.
  • Doskonale obsługuje najpopularniejsze w branży urządzenia USB/porty seryjne, drukarki, czytniki kart, klawiatury z hasłami, czytniki odcisków palców, aparaty fotograficzne, rozpoznawanie kart tożsamości, skanery kodów QR itp.i dostarcza programy testowe demo.
  • Wysoce zintegrowane z 6 portami USB, 8 portami seryjnymi, 4 portami IO, WIFI/RJ45/4G i innymi opcjami sieciowymi.
  • Wbudowany gniazdkowy moduł PCI-E 4G, obsługuje różne moduły PCI-E 4G, takie jak Yuge i Quectel do dostępu do Internetu.

1.4Diagram wyglądu i opis interfejsu

Komercyjny wyświetlacz Linux Motherboard For Digital Signage And Self Service Terminals 0
Odpowiednie interfejsy liczb na rysunku:

numer seryjny Definicja szpilki
1 UButymodernizacjaprzycisk
2 Audio-OUTPodkładka słuchawkowa
3 Wyjście HDMIinterfejs
4 Port sieciowy POE(zabezpieczone, nieobowiązkowe)
5 Port sieciowy RJ45
6 TFslot do kart
7 USB0_OTG(USB 3.0)
8 USB1_HOST(USB 3.0)
9 W stolicy.12V wejściowa moc
10 12Vwejście mocyinterfejs
11 USB2_HOST(USB 2.0)
12 USB3_HOST(USB 2.0)
13 USB4_HOST(USB 2.0)
14 USB5_HOST(USB 2.0)
15 UART5/RS485 (domyślny port seryjny TTL,Port seryjny RS485nieobowiązkowe)
16 COM7 (powtarzalny port seryjny RS232,Port seryjny TTLnieobowiązkowe)
17 UART3 (port seryjny TTL)
18 COM9 (połączenie seryjne RS232 domyślnie,Port seryjny TTLnieobowiązkowe)
19 UART0 (port seryjny TTL)
20 UART4 (port seryjny TTL)
21 UART8 (port seryjny TTL)
22 Gniazdo modułu 4G PCI-E
23 LED+IR(przełącznik + interfejs deski światła zdalnego sterowania)
24 IR(interfejs odbiornika zdalnego sterowania)
25 Gniazdo anteny WIFI
26 GPIOinterfejs
27 MICinterfejs mikrofonu
28 Interfejs głośnika SPK
29 CTP(Interfejs ekranu dotykowego i2c)
30 eDPinterfejs ekranu
31 RTCakumulatorposiadacz
32 Ekran wtórnyoświetlenie tłainterfejs
33 Główny ekraninterfejs podświetlenia
34 LVDS-VDD(Skok zasilania ekranu LVDS)
35 Interfejs FPC na ekranie MIPI(takie samo jak interfejs ekranu MIPI nr 37, wielokrotnie połączony z dwukanałowym interfejsem ekranu LVDS)
36 DwójkanałowyLVDSekraninterfejs(wielokrotnie z interfejsem ekranu MIPI)
37

Interfejs MIPI(tak samo jak interfejs FPC ekranu MIPI nr 35, wielokrotnie złożony z interfejsem LVDS dwukanałowym,

Możesz dodać MIPI do karty eDP, aby przekształcić ją w wyjście interfejsu eDP)
38 MIPI-IN(interfejs HDMI IN)
39 Zdebiutowanieseryjnyport 2
40 Włącz prąd i maszyna się otworzy.
41 SIM_CARDszczelinę



Rozdział 2 Lista podstawowych funkcji



Główne wskaźniki sprzętu
Procesor Rockchip RK3 568, czterogłowy, 2,0 GHz
DDR Standard 2G (4G / 8G opcjonalnie) LP DDR 4
EMMC EMMC 32G (opcjonalnie 64G / 128G)
Rozdzielczość dekodowania Wsparcie do 4K
System operacyjny Android 11.0 /Ubuntu20.04 /Debian 11.0 (jadło to Linux4.19)
Wsparcie sieciowe Ethernet, 10M/100M; opcjonalny port POE
Domyślny 2.4G+5G podwójny moduł Wi-Fi6; Bluetooth 5.4
Wspieranie 4G, połączenie z modułem 4G interfejsu PCI-E
Interfejs USB 6, 2 USB3.0 (z których jeden jest OTG ), 4 USB 2.0 _HOST
Port seryjny 8; 2 porty seryjne RS232 (opcjonalnie port seryjny TTL), 5 portów seryjnych TTL (UART3 może być wyposażony w port seryjny RS485), 1 port seryjny DEBUG debug (opcjonalnie port seryjny TTL)

Wyjście LCD





 1 dwukanałowy interfejs ekranu LVDS (wielokrotnie złożony z dwoma interfejsami ekranu MIPI, jeden z trzech)
EDP, 1, obsługuje wyjście 1080P
HDMI, 1 port, wyjście do 4K @ 60fps
2 interfejsy ekranu MIPI (interfejs pin ekranu MIPI można przekształcić w interfejs wyjściowy eDP poprzez dodanie interfejsu MIPI do karty konwertera eDP,i może być ponownie używany z dwukanałowym interfejsem ekranu LVDSWybierz jedną z trzech)
HDMI IN Wsparcie zewnętrznej płyty HDMI IN
Wyjście głośnika Wspiera jednokanałowy głośnik 4R/20W
RTC Real Time Clock Akumulator obsługuje pamięć czasową przez 3 lata i obsługuje włączanie i wyłączanie zasilania czasowego
Uaktualnienie systemu Wsparcie do aktualizacji kablu USB / dysku U / sieci
