RK3588 AI-732 Komercyjny wyświetlacz Debian Motherboard i Android12.0/Ubuntu20.04/Debian11.0
1.1Zakres stosowania
AI-732 to wielofunkcyjna inteligentna płyta główna, powszechnie stosowana w ARM PC, splicingu dużych ekranów, animacji i grach, tabletach konferencyjnych, edge computingu, komputerach przemysłowych,Pudełka z odtwarzaczami telewizorów., serwery chmurowe, inteligentne NVR i inne dziedziny.
1.2Przegląd produktu
AI-732 wykorzystuje Rockchip RK3588, flagowy procesor 64-bitowy ośmiokernego typu nowej generacji.System 0 (rdzeniem jest Linux 5.10). GPU wykorzystuje Mali-G610 MC4, który ma wyjątkową wydajność i wysoką wydajność kosztową. Wspiera kodowanie i dekodowanie wideo 8K, wyjście wyświetlacza 8K, wbudowane interfejsy wielokrotnego wyświetlacza,i obsługuje wyświetlacz z wieloma ekranami; bogate interfejsy wysokiej prędkości (PCIe, TYPE-C, Gigabit Ethernet), które są łatwe do rozbudowy.
1.3Cechy
- Wspiera dekodowanie do 8K i różne wyświetlacze LVDS / EDP / MIPI / HDMI
- Wspiera wiele metod aktualizacji, takich jak zdalne, kabel USB podłączony do komputera, pakiet OTA na dysku U itp.
- U disk, konfiguracja karty TF parametry ekranu, plug and play, doskonałe wsparcie dla wszystkich rozmiarów, wszystkie wyświetlacze rozdzielczości.
- Doskonale obsługuje oprogramowanie dla głównych platform i aplikacji przemysłowych, gotowe do użytku.
- Doskonale obsługuje różnorodne główne ekrany dotykowe, takie jak podczerwień, optyczny, pojemnościowy, rezystywny itp., obsługuje konfigurację HID ekranów dotykowych bez kierowcy i nie wymaga debugowania.
- Doskonale obsługuje najpopularniejsze w branży urządzenia USB/porty seryjne, drukarki, czytniki kart, klawiatury z hasłami, czytniki odcisków palców, aparaty fotograficzne, rozpoznawanie kart tożsamości, skanery kodów QR itp.i dostarcza programy testowe demo.
- Wysoce zintegrowane. z 9 portami USB, 7 portami seryjnymi, 4 portami IO, WIFI / RJ45 / 4G / 5G i innymi opcjami sieciowymi.
- Wbudowany gniazdek modułu PCI-E, obsługuje różne moduły PCI-E, takie jak YUGE i Quectel, do dostępu do Internetu.

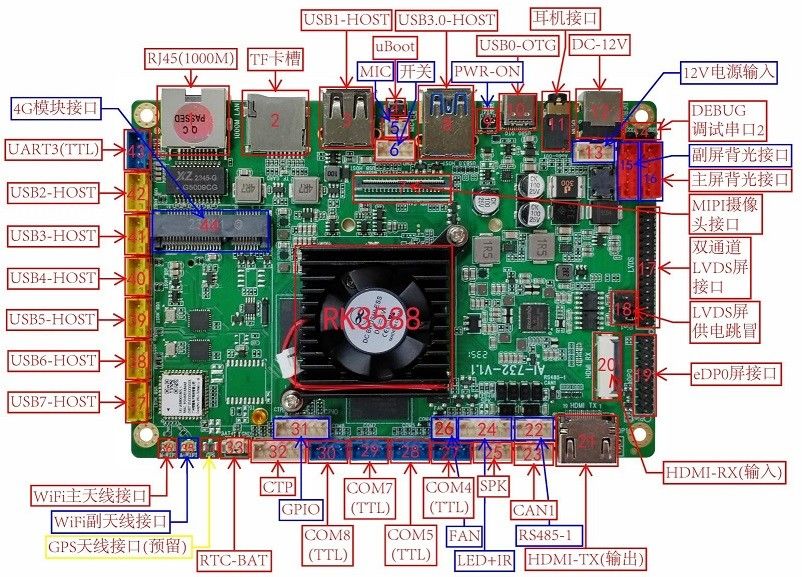

1.4Diagram wyglądu i opis interfejsu
Odpowiednie interfejsy liczb na rysunku:
| numer seryjny |
Definicja szpilki |
| 1 |
Port sieciowy RJ45(1000M) |
| 2 |
Gniazdo do kart TF |
| 3 |
USB1_HOST |
| 4 |
Przycisk aktualizacji uBoot |
| 5 |
Interfejs MIC |
| 6 |
Interfejs przełącznika +Interfejs przycisku przymusowego aktualizacji |
| 7 |
Interfejs kamery MIPI |
| 8 |
USB3.0_HOST |
| 9 |
PWR-ON |
| 10 |
USB0-OTG(TYPU C)(port USB do aktualizacji i debugowania) |
| 11 |
Podłącznik słuchawkowy Audio_out(z mikrofonem) |
| 12 |
Interfejs zasilania DC-12V |
| 13 |
Interfejs wejściowy zasilania 12V |
| 14 |
Serialny proces debugowaniaport 2 |
| 15 |
Ekran wtórnyoświetlenie tłainterfejs |
| 16 |
Interfejs podświetlenia ekranu głównego |
| 17 |
Interfejs ekranu LVDS dwukanałowy |
| 18 |
Skoki zasilania ekranu LVDS |
| 19 |
Interfejs ekranowy eDP0 (może być skonfigurowany jako wyjście HDMI z płytą adaptera) |
| 20 |
HDMI-RX (interfejs wejścia HDMI) |
| 21 |
o pojemności nieprzekraczającej 10 W,nieobowiązkowy interfejs eDP1) |
| 22 |
Port seryjny RS485-1 |
| 23 |
Interfejs CAN1 |
| 24 |
LED+IR |
| 25 |
Interfejs głośnika SPK |
| 26 |
Złącze wentylatora |
| 27 |
Port seryjny COM4(powtarzalny port seryjny TTL, opcjonalny port seryjny RS232) |
| 28 |
Port seryjny COM5(powtarzalny port seryjny TTL, opcjonalny port seryjny RS232) |
| 29 |
Port seryjny COM7(powtarzalny port seryjny TTL, opcjonalny port seryjny RS232) |
| 30 |
Port seryjny COM8(powtarzalny port seryjny TTL, opcjonalny port seryjny RS232) |
| 31 |
Interfejs GPIO |
| 32 |
Interfejs ekranu dotykowego CTP |
| 33 |
Interfejs baterii RTC-BAT |
| 34 |
Interfejs anteny GPS(rezerwowane, moduł GPS opcjonalny) |
| 35 |
Interfejs wtórnej anteny WiFi |
| 36 |
Interfejs głównej anteny WiFi |
| 37 |
USB7_HOST |
| 38 |
USB6_HOST |
| 39 |
USB5_HOST |
| 40 |
USB4_HOST |
| 41 |
USB3_HOST |
| 42 |
USB2_HOST |
| 43 |
Port seryjny UART3(TTL) |
| 44 |
Interfejs modułu 4G |
| 45 |
SIM_CARD |
| 46 |
Interfejs ekranu MIPI |
| 47 |
Interfejs M.2(rezerwowany, może łączyć moduł 5G, dysk twardy itp.) |
Rozdział 2 Lista podstawowych funkcji
| Główne wskaźniki sprzętu |
| Procesor |
RK3 588, okta -core, 2,4 GHz |
| DDR |
Standard 4G (opcjonalnie 8G/16G) LP DDR 4 |
| EMMC |
EMMC 64G (32G/ 128G itp. opcjonalnie) |
| Rozdzielczość dekodowania |
Wsparcie do 8K |
| system operacyjny |
System Android1 2.0/Ubuntu20.04/Debian11.0 (rdzeniem jest Linux5.10) |
| Wsparcie sieciowe |
Ethernet, 1000M |
| 2.4G+5G podwójny wi-fi 6, Bluetooth 5.4 |
| Wsparcie 4G (opcjonalnie 5G ), połączenie z modułem PCIE 4G/5G |
| Interfejs USB |
9, 1 USB3.0, 1 TYPEC-OTG, 7 USB 2.0 _HOST |
| Port seryjny |
7, 5 TTL (4 232 opcjonalnie), 1 RS485, 1 DEBUG |
| Wyjście LCD |
Dwukanałowy interfejs LVDS, 1 |
| Interfejs EDP 1 (nieobowiązkowy 2) |
| Interfejs wyjściowy HDMI, 1 (opcjonalnie 2), wyjście do 8K @ 60fps |
| Interfejs MIPI, 1 |
| HDMI IN |
Interfejs wejściowy HDMI, 1 |
| GPS |
1, nieobowiązkowe |
| Wyjście głośnika |
Wspiera jednokanałowe głośniki 4R / 20W |
| RTC Real Time Clock |
Akumulator obsługuje pamięć czasową przez 3 lata i obsługuje włączanie i wyłączanie zasilania czasowego |
| Uaktualnienie systemu |
Wsparcie do aktualizacji kablu USB / dysku U / sieci |
