Rozdział 1 Przegląd produktu
1.1Zakres stosowania
YNH-732 to wielofunkcyjna inteligentna płyta główna, powszechnie stosowana w ARM PC, splicingu dużych ekranów, grach animowanych, tabletach konferencyjnych, edge computingu, komputerach przemysłowych, skrzynkach odtwarzaczy telewizyjnych,serwery chmurowe, inteligentnych NVR i innych dziedzin.
1.2Przegląd produktu
YNH-732 przyjmuje nowej generacji flagowy procesor Rockchip RK3588. Jest wyposażony w 6TOPS NPU mocy obliczeniowej i jest wyposażony w system Android12.0/Ubuntu20.04 (jadro jest Linux4.19),GPU używa Mali-G610 MC4Wspiera kodek wideo 8K, wyjście wyświetlacza 8K, wbudowane interfejsy wielu wyświetlaczy, obsługę wyświetlacza wielopoziomowego;Rich High-Speed Interface (PCIe), TYPE-C, Gigabit Ethernet), łatwy do rozbudowy.
1.3Cechy produktu
◆ Wysokiej rozdzielczości, obsługuje dekodowanie o rozdzielczości do 8K i różne wyświetlacze HDMI.
◆ Wspiera wiele metod aktualizacji, takich jak zdalne, kabel USB podłączony do komputera, pakiet OTA na dysku U itp.
◆ Układ U, parametry ekranu konfiguracji karty TF, wtyczka i odtwarzanie, doskonałe wsparcie dla wszystkich rozmiarów, wszystkich wyświetlaczy rozdzielczości.
◆ Doskonale obsługuje oprogramowanie do najpopularniejszych wydarzeń przemysłowych i oprogramowanie do zastosowań przemysłowych, gotowe do użycia.
◆ Doskonale obsługuje ekrany dotykowe podczerwone, optyczne, pojemnościowe, rezystywne i inne popularne, a także obsługuje konfigurację HID ekranów dotykowych bez kierowcy, bez konieczności debugowania.
◆ Doskonale obsługuje główne urządzenia USB/seryjne, drukarki, czytniki kart, klawiatury z hasłem, skanery odcisków palców, kamerę, rozpoznawanie kart tożsamości, skaner kodu QR itp.,Zapewnić program testowy demo.
◆ W pełni zintegrowane. Z 6 portami USB, 4 portami seryjnymi, WIFI/RJ45/4G/5G i innymi opcjami sieciowymi.
◆ Wbudowany gniazdo modułu PCI-E, obsługuje różne moduły PCI-E, takie jak YUGE i Quectel, do dostępu do Internetu.
Rozdział 2 Lista podstawowych funkcji
| Główne wskaźniki sprzętu |
| Procesor |
RK3 588, okta -core, 2,4 GHz |
| Pamięć |
Standard 4G (8G/16G opcjonalnie) LPDDR4 |
| Pamięć wewnętrzna |
EMMC 64G (32G/128G itp. opcjonalnie) |
| Rozdzielczość dekodowania |
Wsparcie do 8K |
| system operacyjny |
System Android12.0/Ubuntu20.04 (rdzeniem jest Linux4.19) |
| Wsparcie sieciowe |
Ethernet, 1000M |
| 2.4G+5G podwójny moduł Wi-Fi6 |
| Wsparcie 4G/5G, połączenie z modułem PCIE 4G/5G |
| Interfejs USB |
6 portów, 2 USB 3.0 (z których jeden jest OTG ), 4 USB 2.0 |
| Port seryjny |
4, 2 RS232, 1 RS485, 1 TTL |
| Wyjście HDMI |
1, do wyjścia 8K@60fps |
| HDMI IN |
Interfejs wejściowy HDMI, jeden |
| RTC Real Time Clock |
wsparcie |
| Przełącznik zegarka |
wsparcie |
| Uaktualnienie systemu |
Wsparcie do aktualizacji dysku U/ karty T/ sieci |
Rozdział 3WymiarOpis interfejsu

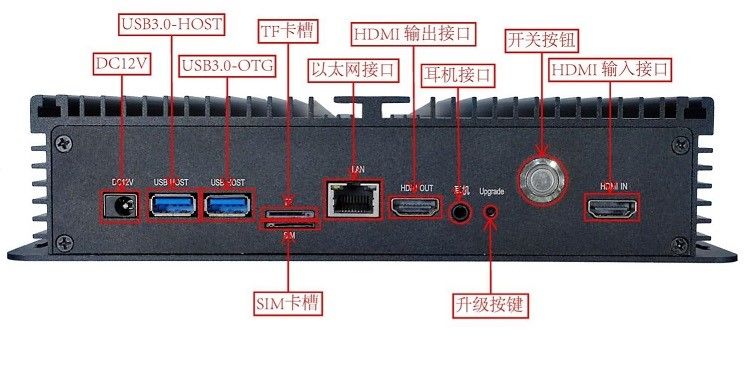

Widok z przodu
Widok z tyłu
Wymiary
Lista pozycji:
1. 12V/2A adapter
2Jedna skrzynia kontrolna przemysłowa
3Antenna Wi-Fi.
4Jedna antena 4G.
5. Cztery śruby mocujące M4X10
