Inteligentny komercyjny wyświetlacz płyta główna AI-530 Rockchip RK3568
  • Inteligentny komercyjny wyświetlacz płyta główna AI-530 Rockchip RK3568
  • Inteligentny komercyjny wyświetlacz płyta główna AI-530 Rockchip RK3568
  • Inteligentny komercyjny wyświetlacz płyta główna AI-530 Rockchip RK3568
Inteligentny komercyjny wyświetlacz płyta główna AI-530 Rockchip RK3568

Inteligentny komercyjny wyświetlacz płyta główna AI-530 Rockchip RK3568

Miejsce pochodzenia Chiny
Nazwa handlowa YNH
Orzecznictwo UL
Numer modelu 530
Document YNH-530 Product Specificati...25.pdf
Szczegóły produktu
procesor:
RockChip RK3 568, czterordzeniowy, 2,0 GHz
NRD:
Standard 2G (opcjonalnie 4G /8G) LP DDR 4
eMMC:
EMMC 32G (64G / 128G Opcjonalnie)
Rozdzielczość dekodowania:
Wsparcie do 4k
System operacyjny:
Android 11.0 /ubuntu20.04 /Debian 11.0 (jądro to Linux4.19)
Interfejs USB:
6, 2 USB3.0 (z których jednym jest OTG), 4 USB 2.0 _host
Podkreślić:

Inteligentna płyta główna komercyjnego wyświetlacza

,

RK3568 Komercyjna płyta główna wyświetlacza

,

Inteligentna płyta główna RK3568

Warunki płatności i wysyłki
Minimalne zamówienie
100 sztuk
Cena
50-80 USD per pcs
Szczegóły pakowania
Pakowanie kartonowe, każde pudełko zawiera 100 płyt głównych, rozmiar pudełka 57*39*31 cm
Czas dostawy
30 dni
Zasady płatności
L/C, T/T
Możliwość Supply
5000 sztuk miesięcznie
Opis produktu

Rozdział 1 Przegląd produktu

1.1Zakres stosowania

AI-530 to komercyjna inteligentna płyta główna wyświetlania, ogólnie stosowana do: sygnalizacji cyfrowej, terminali samoobsługowych itp.

1.2Przegląd produktu

AI - 530 wykorzystuje procesor Rockchip RK3568 Quad-core, chip jest wyposażony w 1,0 T mocy obliczeniowej NPU, wyposażony w system Android11.0 /Ubuntu20.04 /Debian 11.0 (jadro jest Linux 4.19),główną częstotliwość do 2GPU wykorzystuje Mali-G52, obsługuje dekodowanie wideo 4K 60fps H.265/H.264/VP9, obsługuje kodowanie wideo 1080P 100fps H.265/H.264.Wspiera wielokanałowe wyjście i wejście wideoJest to najlepszy wybór w branży sygnalizacji cyfrowej i terminali samoobsługowych.

1.3Cechy

  • Wysoka rozdzielczość. Wspiera dekodowanie do 4K i dwukanałowe wyjście ekranu LVDS / EDP / MIPI / HDMI.
  • wielokrotne metody aktualizacji, takie jak zdalne, dysk U, karta TF, kabel USB podłączony do komputera itp.
  • U disk, konfiguracja karty TF parametry ekranu, plug and play, doskonałe wsparcie dla wszystkich rozmiarów, wszystkie wyświetlacze rozdzielczości.
  • Doskonale obsługuje oprogramowanie dla głównych platform i aplikacji przemysłowych, gotowe do użytku.
  • Doskonale obsługuje różnorodne główne ekrany dotykowe, takie jak podczerwień, optyczny, pojemnościowy, rezystywny itp., obsługuje konfigurację HID ekranów dotykowych bez kierowcy i nie wymaga debugowania.
  • Doskonale obsługuje najpopularniejsze w branży urządzenia USB/porty seryjne, drukarki, czytniki kart, klawiatury z hasłami, czytniki odcisków palców, aparaty fotograficzne, rozpoznawanie kart tożsamości, skanery kodów QR itp.i dostarcza programy testowe demo.
  • Wysoce zintegrowane z 6 portami USB, 8 portami seryjnymi, 4 portami IO, WIFI/RJ45/4G i innymi opcjami sieciowymi.
  • Wbudowany gniazdkowy moduł PCI-E 4G, obsługuje różne moduły PCI-E 4G, takie jak Yuge i Quectel do dostępu do Internetu.

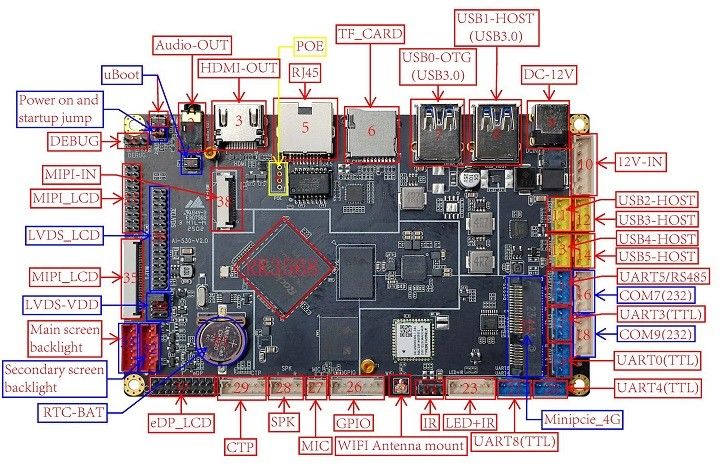

1.4Diagram wyglądu i opis interfejsu

Inteligentny komercyjny wyświetlacz płyta główna AI-530 Rockchip RK3568 0
Odpowiednie interfejsy liczb na rysunku:

numer seryjny Definicja szpilki
1 UButymodernizacjaprzycisk
2 Audio-OUTPodkładka słuchawkowa
3 Wyjście HDMIinterfejs
4 Port sieciowy POE(zabezpieczone, nieobowiązkowe)
5 Port sieciowy RJ45
6 TFslot do kart
7 USB0_OTG(USB 3.0)
8 USB1_HOST(USB 3.0)
9 W stolicy.12V wejściowa moc
10 12Vwejście mocyinterfejs
11 USB2_HOST(USB 2.0)
12 USB3_HOST(USB 2.0)
13 USB4_HOST(USB 2.0)
14 USB5_HOST(USB 2.0)
15 UART5/RS485 (domyślny port seryjny TTL,Port seryjny RS485nieobowiązkowe)
16 COM7 (powtarzalny port seryjny RS232,Port seryjny TTLnieobowiązkowe)
17 UART3 (port seryjny TTL)
18 COM9 (połączenie seryjne RS232 domyślnie,Port seryjny TTLnieobowiązkowe)
19 UART0 (port seryjny TTL)
20 UART4 (port seryjny TTL)
21 UART8 (port seryjny TTL)
22 Gniazdo modułu 4G PCI-E
23 LED+IR(przełącznik + interfejs deski światła zdalnego sterowania)
24 IR(interfejs odbiornika zdalnego sterowania)
25 Gniazdo anteny WIFI
26 GPIOinterfejs
27 MICinterfejs mikrofonu
28 Interfejs głośnika SPK
29 CTP(Interfejs ekranu dotykowego i2c)
30 eDPinterfejs ekranu
31 RTCakumulatorposiadacz
32 Ekran wtórnyoświetlenie tłainterfejs
33 Główny ekraninterfejs podświetlenia
34 LVDS-VDD(Skok zasilania ekranu LVDS)
35 Interfejs FPC na ekranie MIPI(takie samo jak interfejs ekranu MIPI nr 37, wielokrotnie połączony z dwukanałowym interfejsem ekranu LVDS)
36 DwójkanałowyLVDSekraninterfejs(wielokrotnie z interfejsem ekranu MIPI)
37

Interfejs MIPI(tak samo jak interfejs FPC ekranu MIPI nr 35, wielokrotnie złożony z interfejsem LVDS dwukanałowym,

Możesz dodać MIPI do karty eDP, aby przekształcić ją w wyjście interfejsu eDP)
38 MIPI-IN(interfejs HDMI IN)
39 Zdebiutowanieseryjnyport 2
40 Włącz prąd i maszyna się otworzy.
41 SIM_CARDszczelinę
