Rockchip RK3588 Android 8K wyświetlacz ARM wbudowany przemysłowy płyta główna Edge computing AI Vbyone VGA
1.1Zakres stosowania
AI-733 to wielofunkcyjna inteligentna płyta główna, powszechnie stosowana w ARM PC, splicingu dużych ekranów, animacji i grach, tabletach konferencyjnych, komputerach krawędziowych, komputerach przemysłowych,Pudełka z odtwarzaczami telewizorów., serwery chmurowe, inteligentne NVR i inne dziedziny.
1.2Przegląd produktu
AI - 733 wykorzystuje Rockchip RK 3588, flagowy procesor 64-bitowy ośmiokształtowy nowej generacji.System 0 (rdzeniem jest Linux 5.10). GPU wykorzystuje Mali-G610 MC4, który ma wyjątkową wydajność i wysoką wydajność kosztową. Wspiera kodowanie i dekodowanie wideo 8K, wyjście wyświetlacza 8K, wbudowane interfejsy wielokrotnego wyświetlacza,i obsługuje wyświetlacz wieloekranowy; bogate interfejsy wysokiej prędkości (PCIe, TYPE-C, SATA, Gigabit Ethernet), które są łatwe do rozbudowy.
1.3Cechy
- Wspiera dekodowanie o rozdzielczości do 8K i różne sygnały LVDS, wyświetlacze LCD, ekrany EDP.
- wielokrotne metody aktualizacji, takie jak zdalne, dysk U, karta TF, kabel USB podłączony do komputera itp.
- U disk, konfiguracja karty TF parametry ekranu, plug and play, doskonałe wsparcie dla wszystkich rozmiarów, wszystkie wyświetlacze rozdzielczości.
- Doskonale obsługuje oprogramowanie dla głównych platform i aplikacji przemysłowych, gotowe do użytku.
- Doskonale obsługuje różnorodne główne ekrany dotykowe, takie jak podczerwień, optyczny, pojemnościowy, rezystywny itp., obsługuje konfigurację HID ekranów dotykowych bez kierowcy i nie wymaga debugowania.
- Doskonale obsługuje najpopularniejsze w branży urządzenia USB/porty seryjne, drukarki, czytniki kart, klawiatury z hasłami, czytniki odcisków palców, aparaty fotograficzne, rozpoznawanie kart tożsamości, skanery kodów QR itp.i dostarcza programy testowe demo.
- Z 9 portami USB, 9 portami seryjnymi, 4 portami IO, WIFI / RJ45 / 4G / 5G i innymi opcjami sieciowymi.
- Wbudowany gniazdek modułu PCI-E, obsługuje różne moduły PCI-E, takie jak YUGE i Quectel, do dostępu do Internetu.
1.4Diagram wyglądu i opis interfejsu

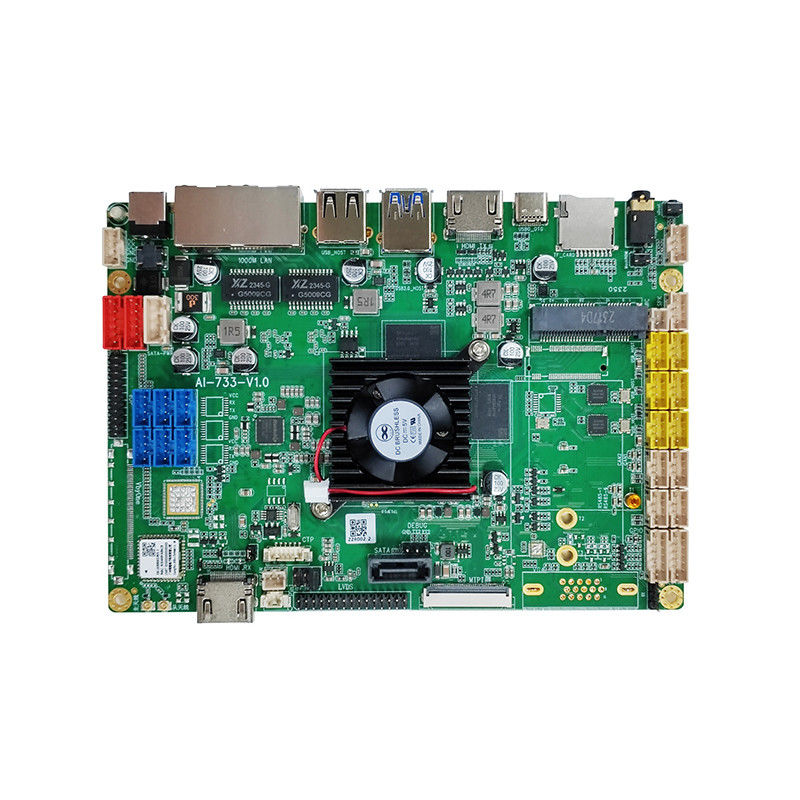

Odpowiednie interfejsy liczb na rysunku:
| numer seryjny |
Definicja szpilki |
| 1 |
Zasilanie prądu DC-12V |
| 2 |
1000M LAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (wyjście HDMI) |
| 6 |
USB 0 _OTG (typu C) |
| 7 |
Karta TF |
| 8 |
Audio_OUT |
| 9 |
Przycisk Uboot (Uboot może być uruchomiony przez długi pin po Audio_out) |
| 10 |
Przycisk zasilania + przycisk resetu |
| 11 |
Interfejs głośnika |
| 12 |
Interfejs MIC |
| 13 |
Interfejs modułu 4G |
| 14 |
Interfejs M.2 opcjonalny (moduł 5G, dysk twardy itp.) |
| 15 |
USB_HOST (6) |
| 16 |
CAN1 |
| 17 |
CAN2 jest opcjonalny i wielokrotny z portem seryjnym 5. |
| 18 |
Port seryjny 6 (RS485) |
| 19 |
Port seryjny 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
Interfejs IR |
| 23 |
Interfejs VGA opcjonalny |
| 24 |
Interfejs ekranu MIPI |
| 25 |
DEBUG port seryjny 2 |
| 26 |
Interfejs dysku twardego SATA |
| 27 |
Interfejs ekranu LVDS dwukanałowy |
| 28 |
LVDS-VCC (skoki zasilania ekranu) |
| 29 |
Interfejs ekranu dotykowego CTP (podobny do nr 48, wybierz jeden) |
| 30 |
Złącze wentylatora |
| 31 |
RTC-BAT (interfejs baterii RTC) |
| 32 |
HDMI IN |
| 33 |
Wi-Fi podwójny antenowy interfejs |
| 34 |
Opcja interfejsu Vbyone |
| 35 |
Port seryjny 7 (domyślny port seryjny TTL, opcjonalnie RS232) |
| 36 |
Port seryjny 0 (domyślny port seryjny TTL, opcjonalnie RS232) |
| 37 |
Port seryjny 3 (domyślny port seryjny TTL, opcjonalnie RS232) |
| 38 |
Port seryjny 8 (domyślny port seryjny TTL, opcjonalnie RS232) |
| 39 |
Port seryjny 4 (domyślny port seryjny TTL, opcjonalnie RS232) |
| 40 |
Port seryjny 5 (domyślny port seryjny TTL, opcjonalnie RS232) |
| 41 |
Interfejs ekranu EDP |
| 42 |
SATA_PWR (SATA zasilanie dysku twardego) |
| 43 |
Interfejs podświetlenia ekranu |
| 44 |
Interfejs podświetlenia ekranu głównego |
| 45 |
Interfejs wejścia zasilania |
| 46 |
Karty SIM |
| 47 |
MIPI-CAM (interfejs kamery MIPI) |
| 48 |
Interfejs ekranu dotykowego CTP siedzeń PFC (takie same jak nr 29, wybierz jeden) |
